使用說明書 — SolarLayout

01

系統概覽

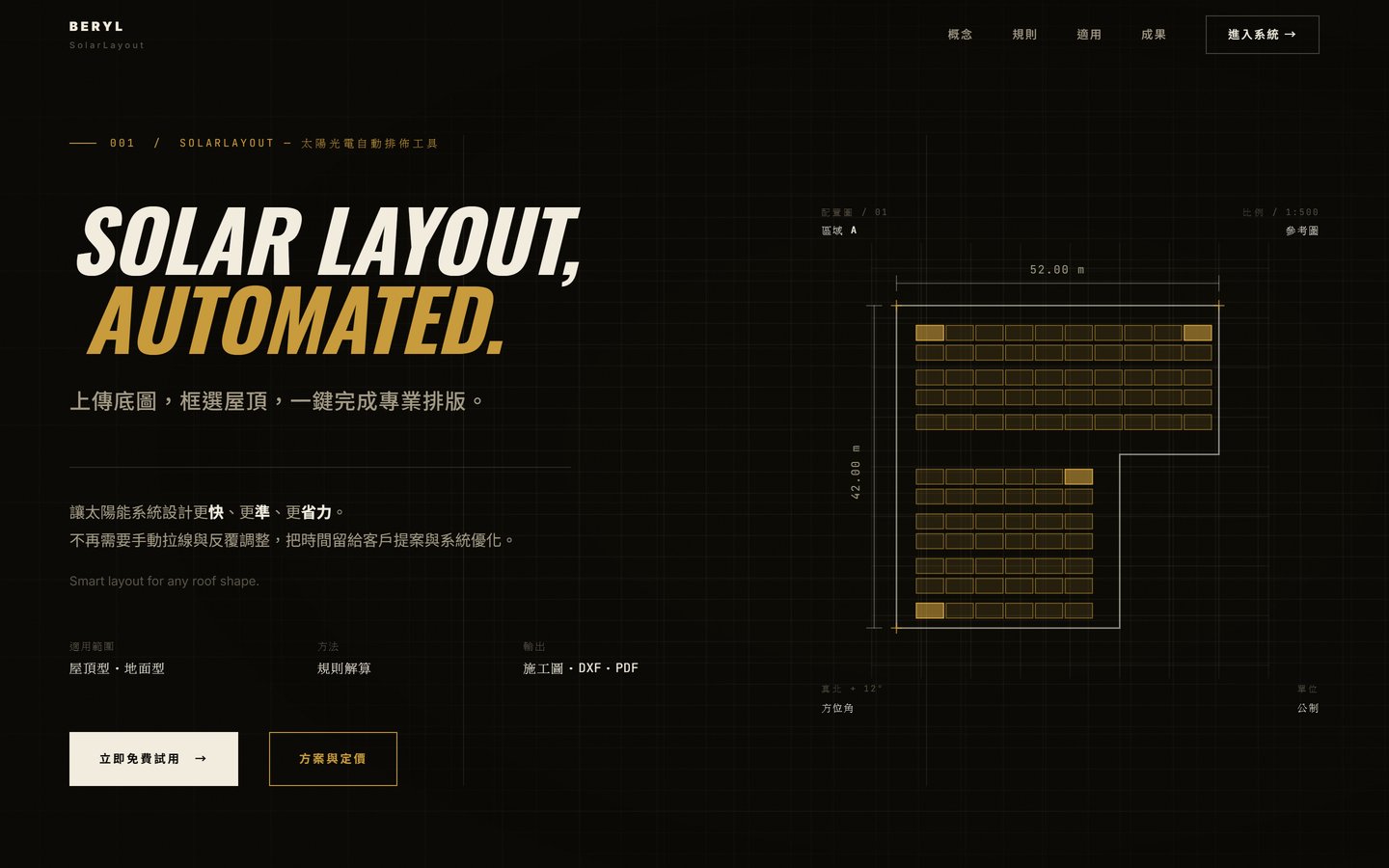

ⓘ SolarLayout 產品首頁

SolarLayout 是什麼？

SolarLayout 是一套太陽能板自動排佈系統。您只需要輸入案場地址，系統就會自動完成從衛星圖定位、屋頂框選、太陽能板排列，到輸出工程級施工圖的完整流程。

系統能做什麼？

輸入地址後，系統自動載入 Google 衛星圖並定位到您的案場
在衛星圖上用滑鼠框選屋頂範圍，系統自動計算屋頂面積
一鍵自動排列太陽能板，計算最佳串並聯配置
輸出 DXF 施工圖（AutoCAD 格式）和 PDF 設計報告
搭配計算文本產生器，可一鍵產出台電送審計算書

適合誰用？

太陽能工程公司 — 快速完成案場配置評估
電力技師事務所 — 產出符合規範的設計文件
光電開發團隊 — 批量處理多個案場的前期規劃

快速上手：整個操作流程大約 5 分鐘即可完成一個案場的配置。系統 24 小時線上運作，隨時都能使用。

02

註冊與登入

免費體驗，不用註冊

SolarLayout 提供免費體驗 10 次排佈，不需要註冊帳號就能直接使用。打開系統就能馬上開始操作。

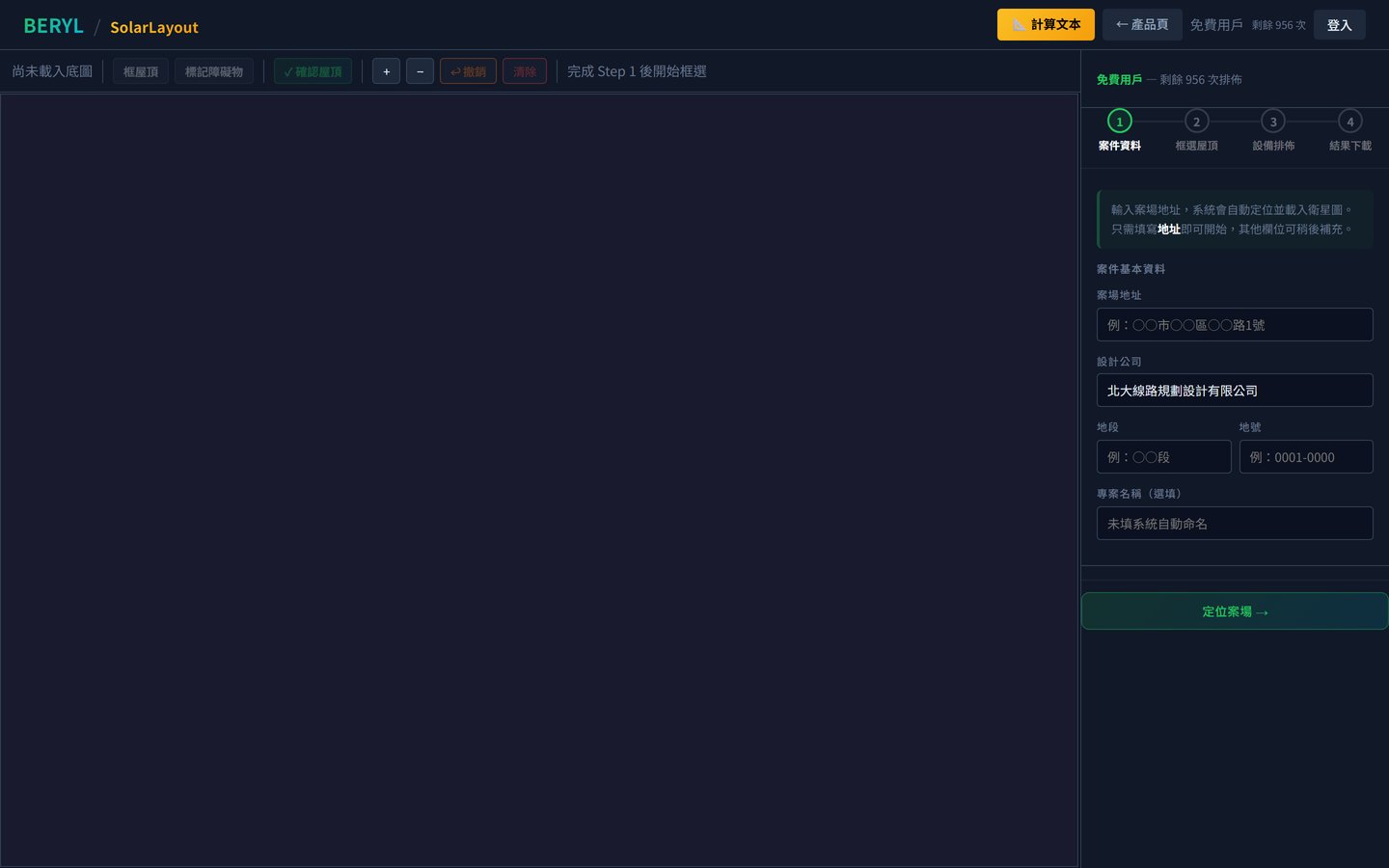

ⓘ 未登入時的系統畫面 — 可直接免費體驗

註冊帳號

如果您需要更多使用次數，可以註冊帳號並選擇適合的方案：

點擊右上角的「登入」按鈕
首次使用請點擊「註冊」
填寫 Email、帳號、密碼、公司名稱
完成註冊後即可登入使用

登入系統

點擊右上角的「登入」按鈕
輸入您的帳號與密碼
登入成功後，右上角會顯示您的公司名稱

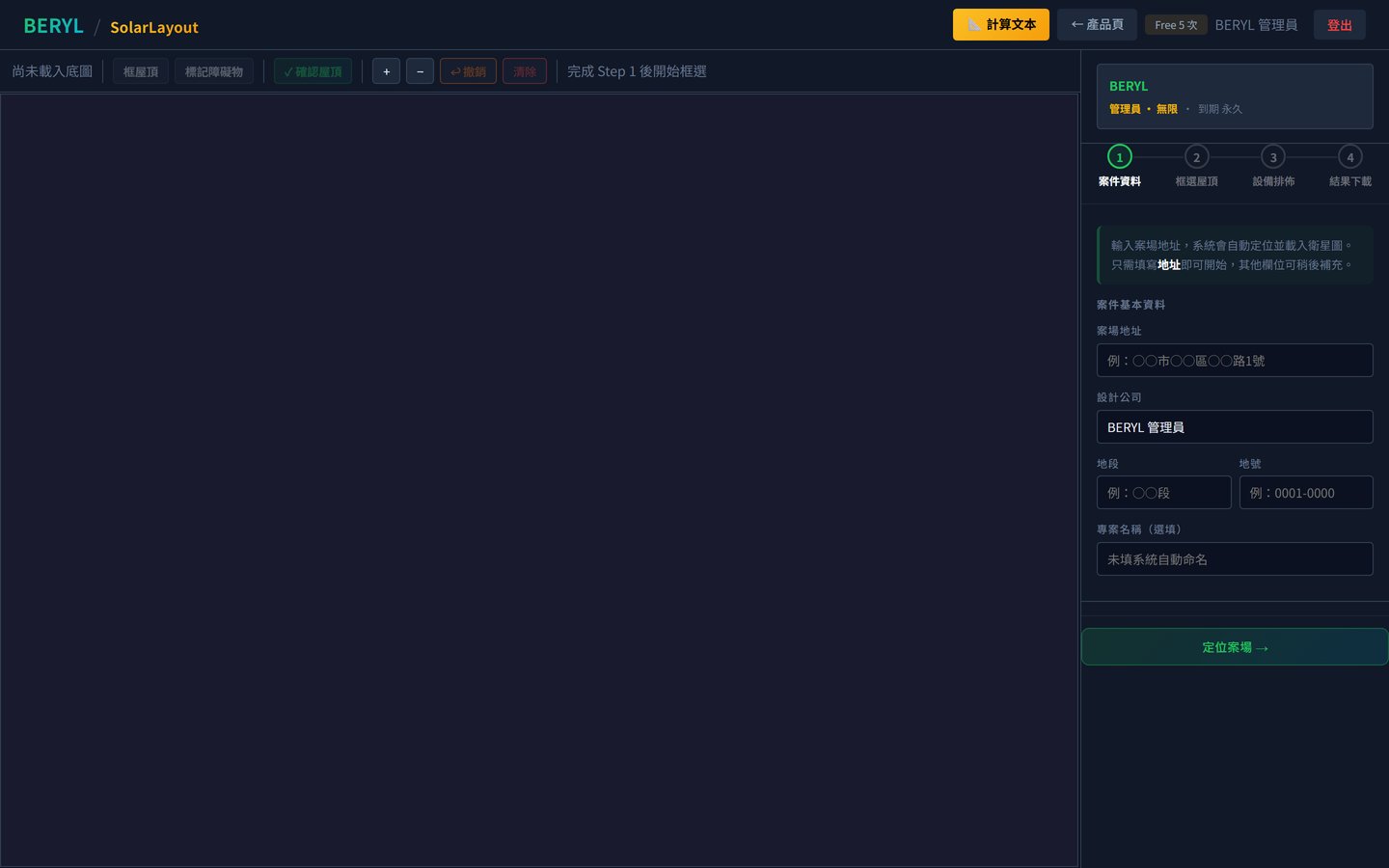

ⓘ 登入後的系統畫面 — 右上角顯示公司名稱

03

排佈操作（完整流程）

以下是從輸入地址到完成排佈的完整操作步驟。請依照順序逐步操作。

1

輸入案場地址

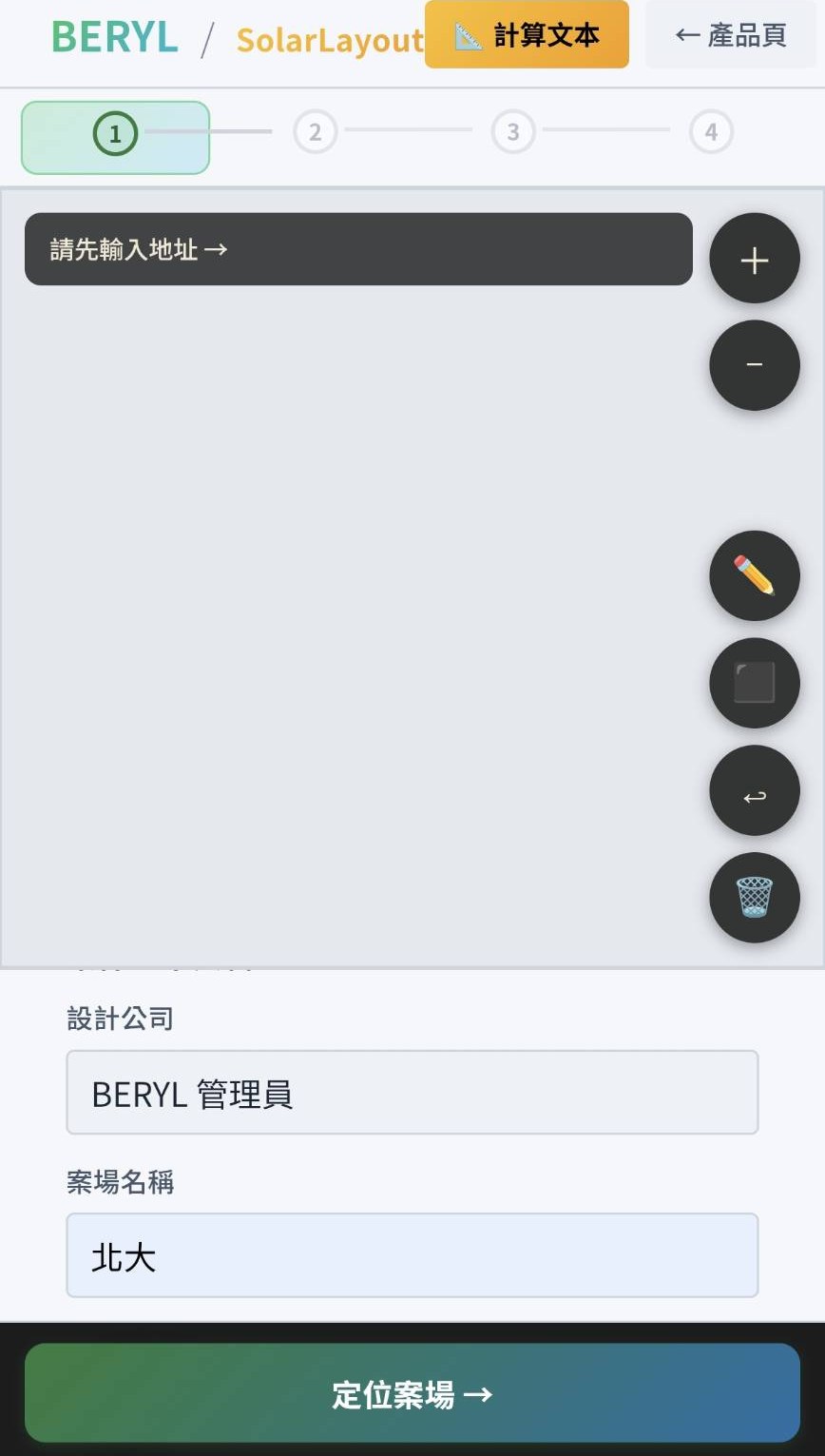

在右側面板找到「案場地址」欄位，輸入您要配置太陽能板的完整地址。

地址請輸入完整格式，例如：台南市仁德區開發五路12號
只需要填寫「地址」欄位，其他欄位（業主名稱等）為選填
「設計公司」欄位會自動帶入您的公司名稱
填好地址後，點擊綠色的「定位案場 →」按鈕

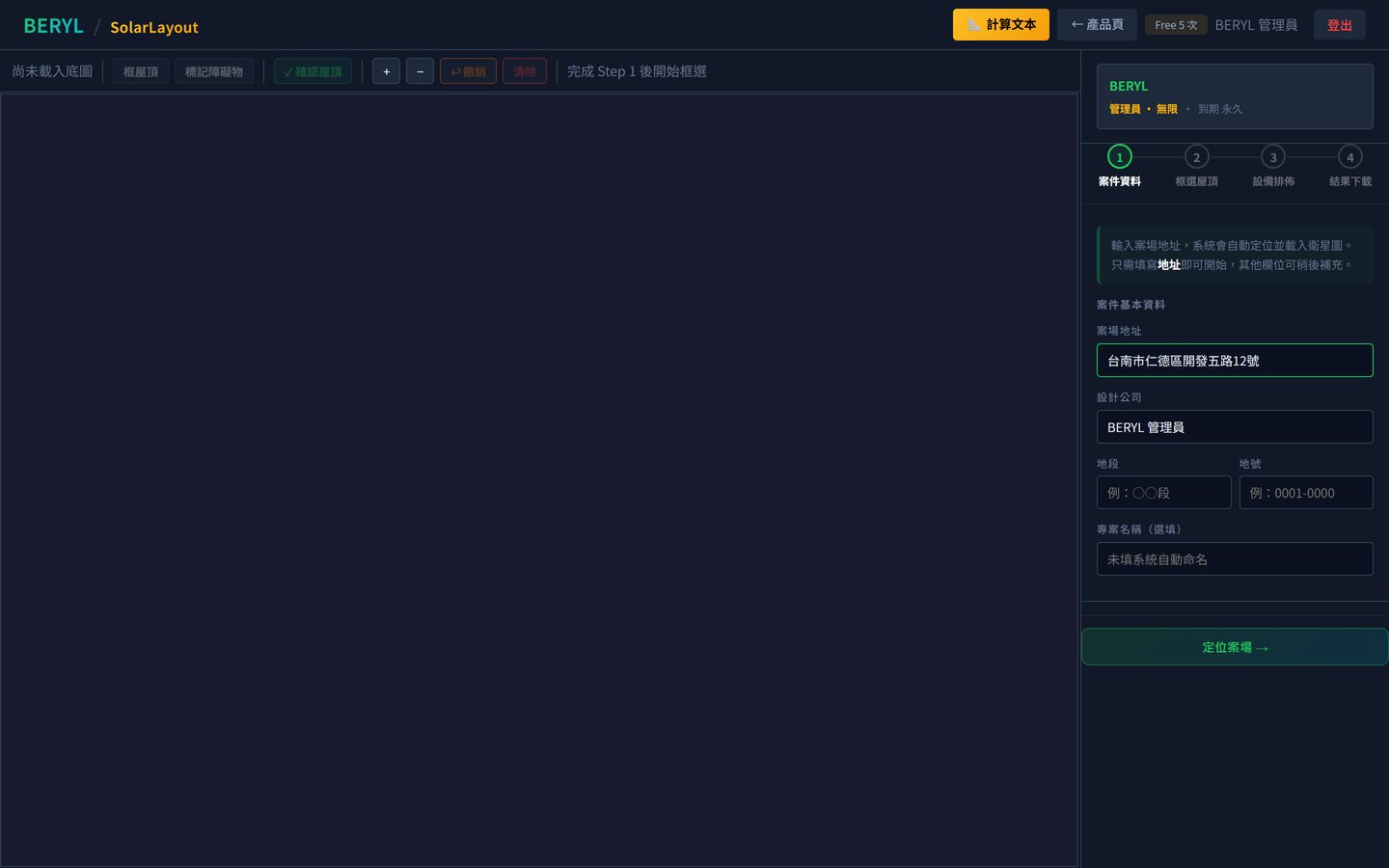

ⓘ 在右側面板輸入案場的完整地址

2

衛星圖定位

系統會自動載入該地址的 Google 衛星空拍圖，讓您確認案場位置。

紅色標記點就是您輸入的地址位置
請確認衛星圖中有看到您的目標建物（要安裝太陽能板的屋頂）
可以用滑鼠滾輪縮放畫面大小
可以按住滑鼠左鍵拖曳，移動檢視範圍
確認位置正確後，點擊「✓ 確認載入衛星圖 →」按鈕

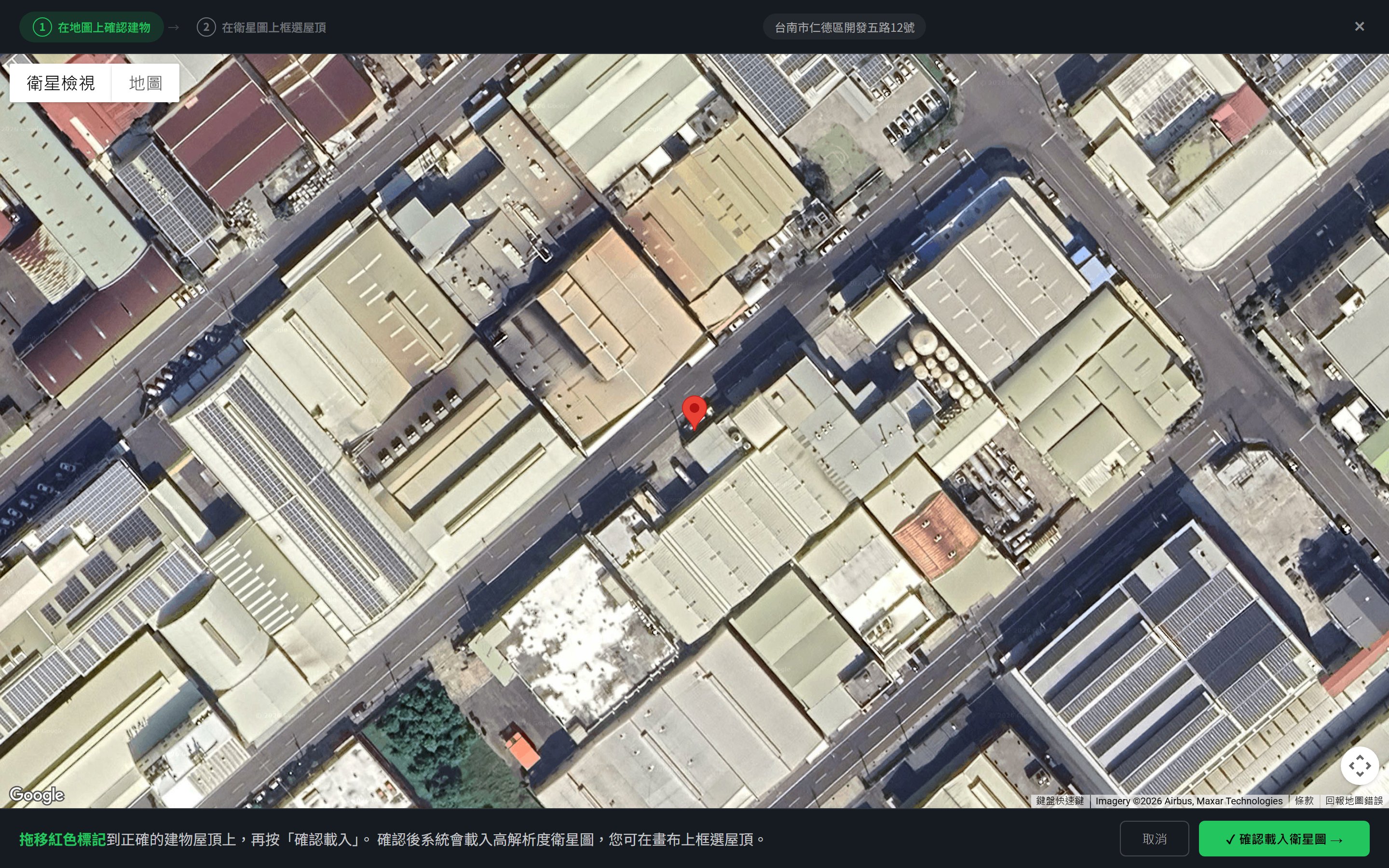

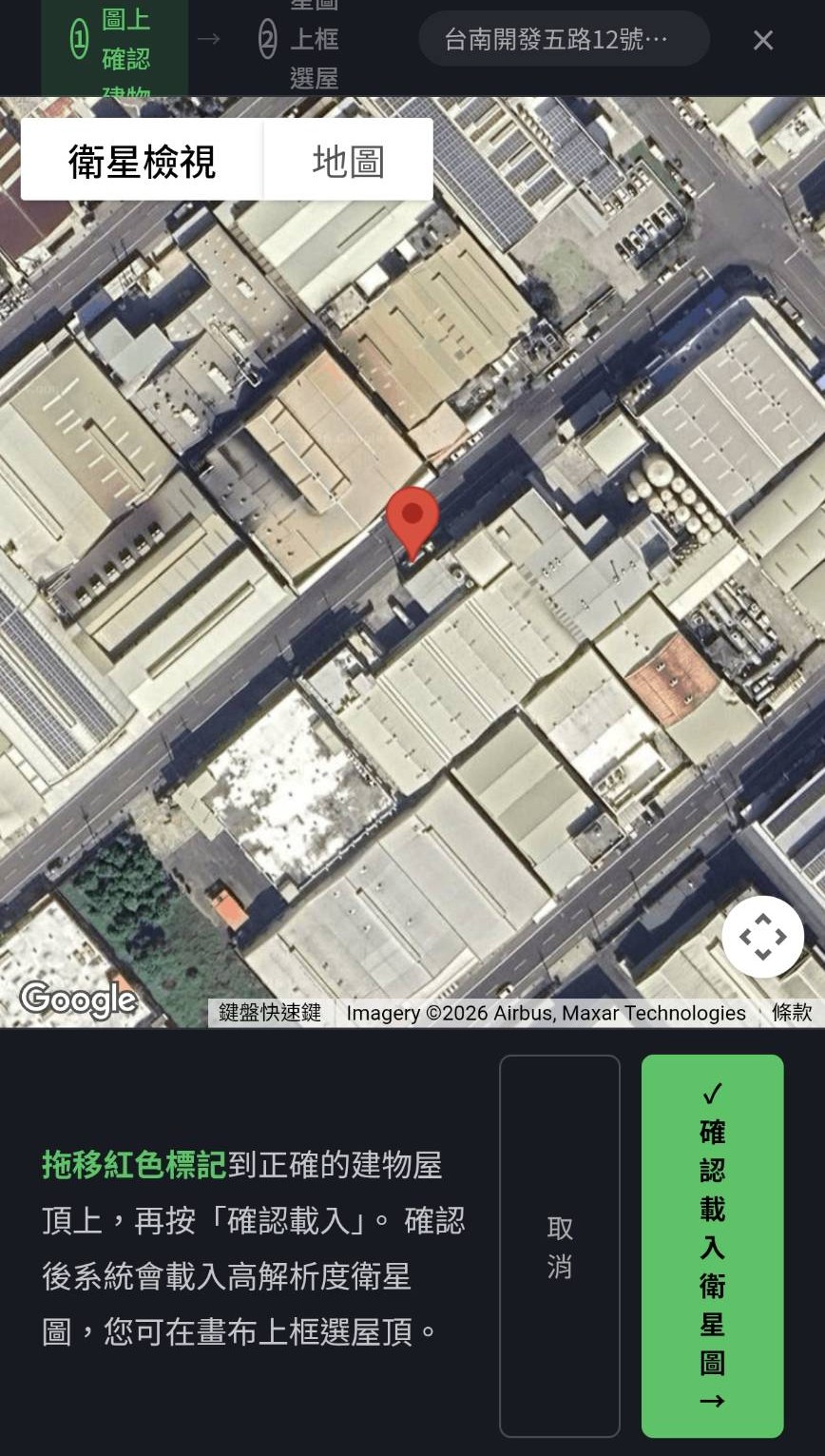

ⓘ 系統自動載入衛星圖，紅色標記為地址位置

提示：如果紅色標記沒有準確落在目標建物上，不用擔心，只要畫面中看得到目標屋頂就可以繼續。

3

載入底圖到畫布

確認衛星圖後，系統會將衛星圖載入到左側的工作畫布中。此時畫面會切換到繪圖模式。

左側大區域就是您的「工作畫布」
衛星圖會顯示在畫布上，作為繪製屋頂的底圖
上方工具列會出現「框屋頂」、「標記障礙物」等按鈕

ⓘ 衛星圖載入到工作畫布，準備開始框選屋頂

4

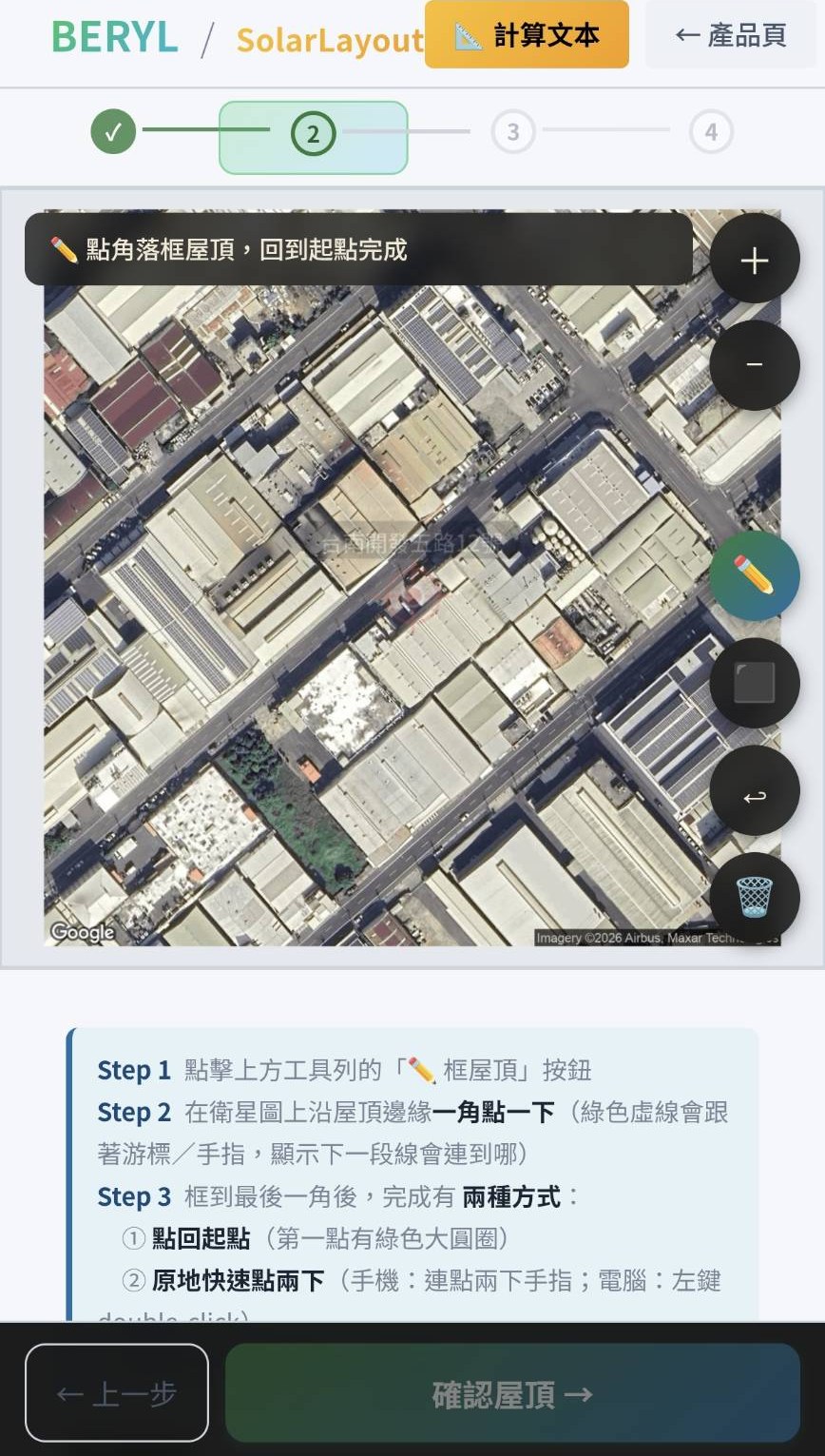

框選屋頂範圍

這是最關鍵的步驟。您需要用滑鼠在衛星圖上，沿著屋頂邊緣畫出屋頂的形狀。

點擊工具列上的「框屋頂」按鈕（綠色按鈕）
將滑鼠移到屋頂的某個角落，按一下左鍵建立第一個頂點
沿著屋頂邊緣，依序在每個轉角處點擊，每點一下會增加一個頂點
頂點之間會自動連線，形成屋頂的輪廓
畫到最後一個頂點後，雙擊滑鼠左鍵完成多邊形
完成後，綠色框線就是您標記的屋頂範圍
右側面板會自動顯示屋頂面積（平方公尺）

ⓘ 進入框屋頂模式，逐步點擊頂點

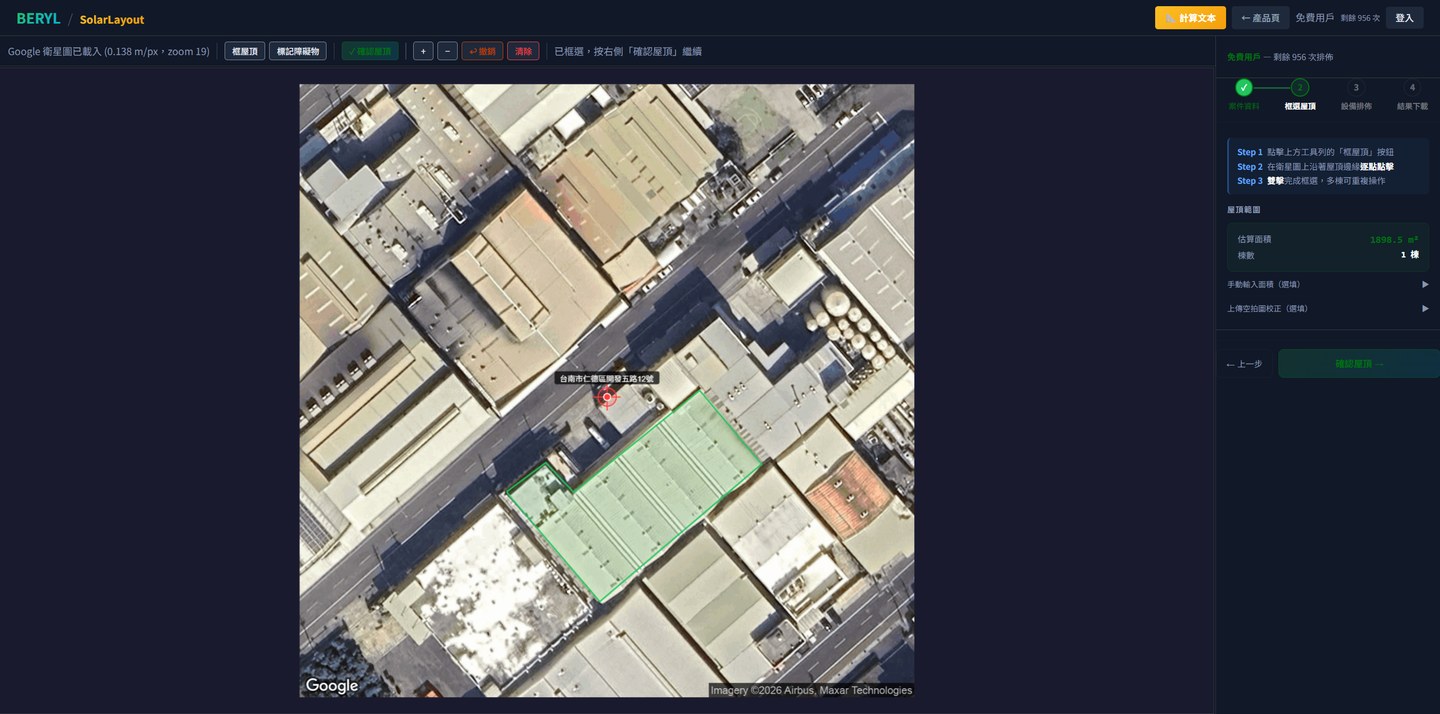

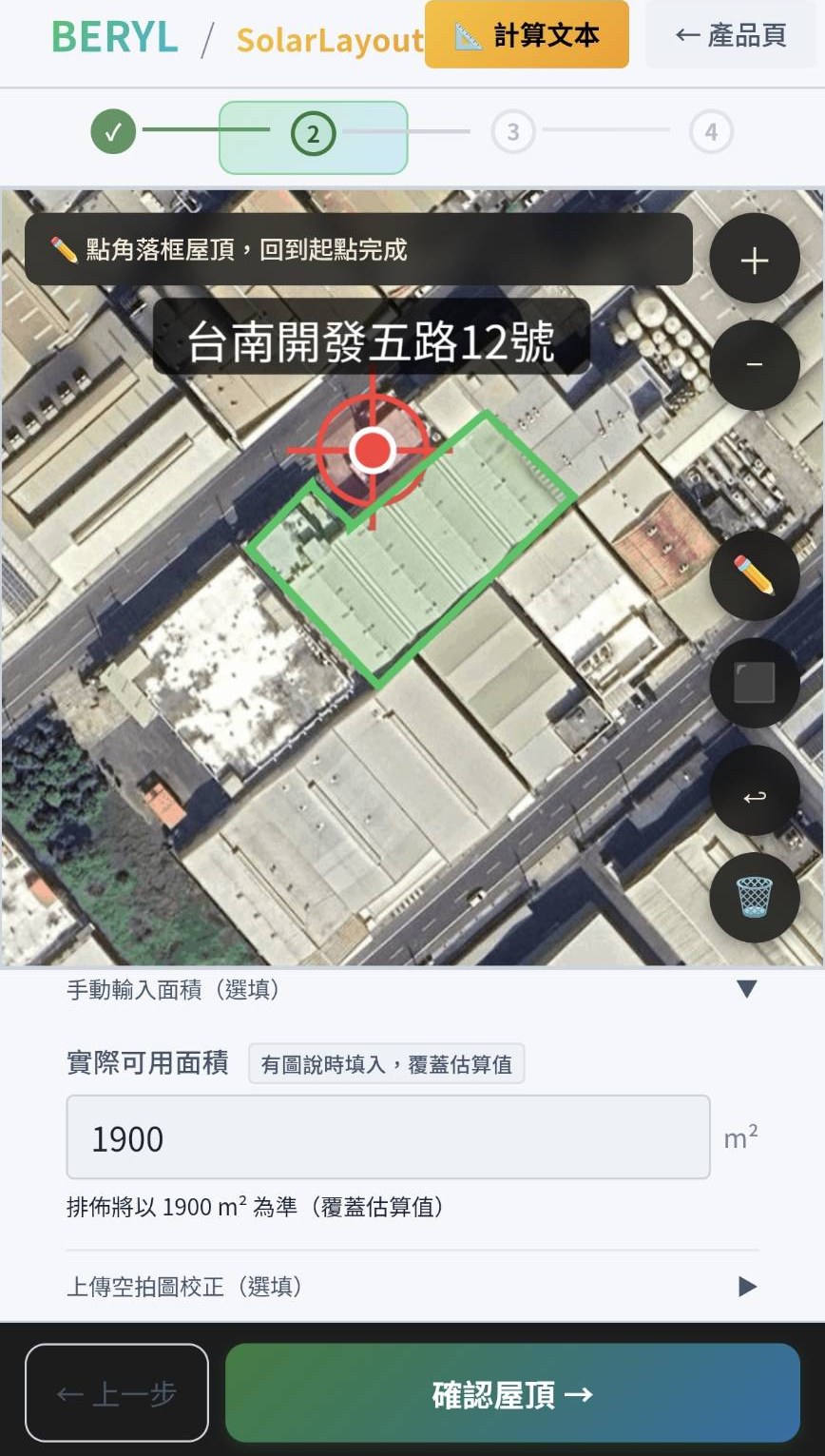

ⓘ 完成屋頂框選，綠色框線為屋頂範圍

畫錯了怎麼辦？點擊「↩ 撤銷」可以回退一步，或點擊「清除」重新開始繪製。不用擔心畫不好，可以反覆嘗試。

5

確認屋頂並排佈

框選完屋頂後，需要確認範圍並讓系統開始自動排列太陽能板。

檢查綠色框線是否準確涵蓋目標屋頂範圍
確認無誤後，點擊「✓ 確認屋頂 →」按鈕

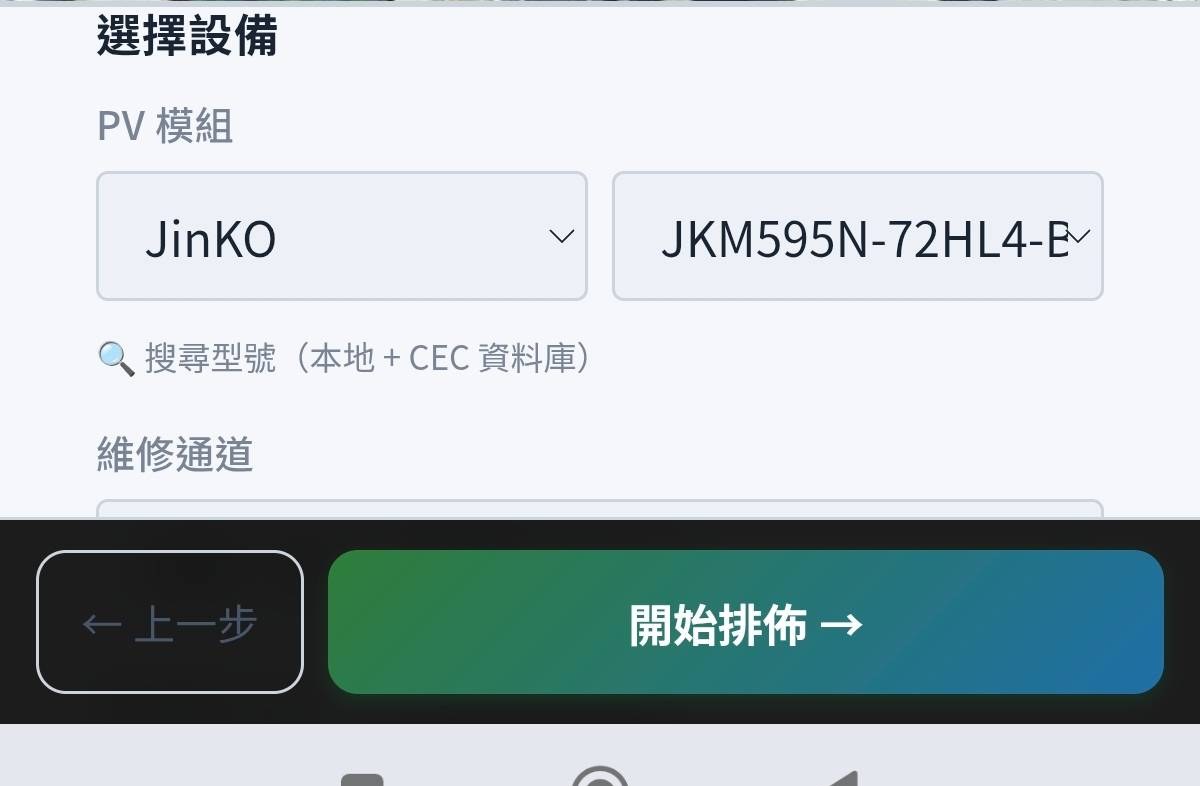

系統會自動進入排佈設定
系統會自動推薦最佳的變流器搭配，您不需要手動選擇
點擊「自動排佈」按鈕，系統就會開始計算

ⓘ 確認屋頂範圍，系統準備進行自動排佈

6

排佈結果

系統會在您框選的屋頂範圍內，自動排列太陽能板並顯示結果。

畫布上的金色方塊就是排列好的太陽能板
右側面板會顯示排佈統計資料：
- 太陽能板總片數
- 系統總容量（kWp）
- 屋頂覆蓋率
系統會自動計算最佳的串並聯配置
排佈完成後，就可以下載成果檔案了

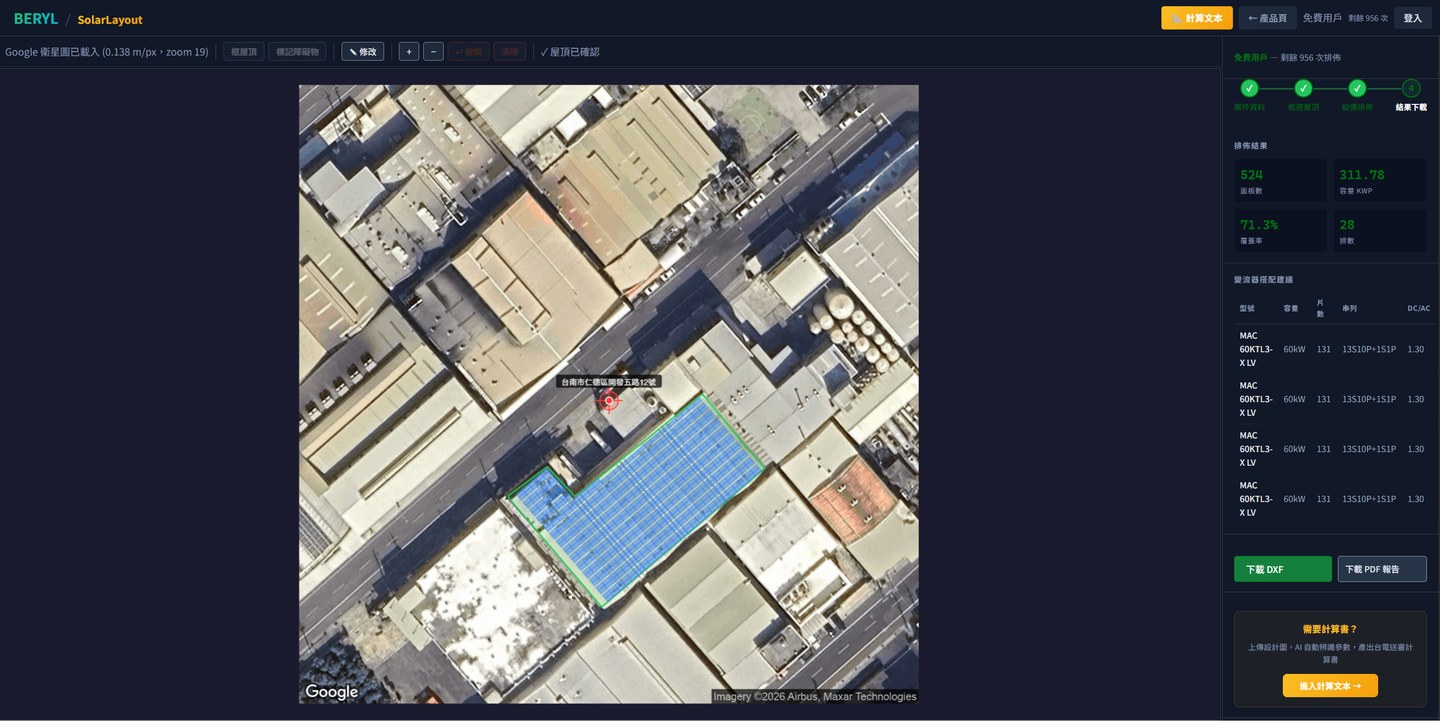

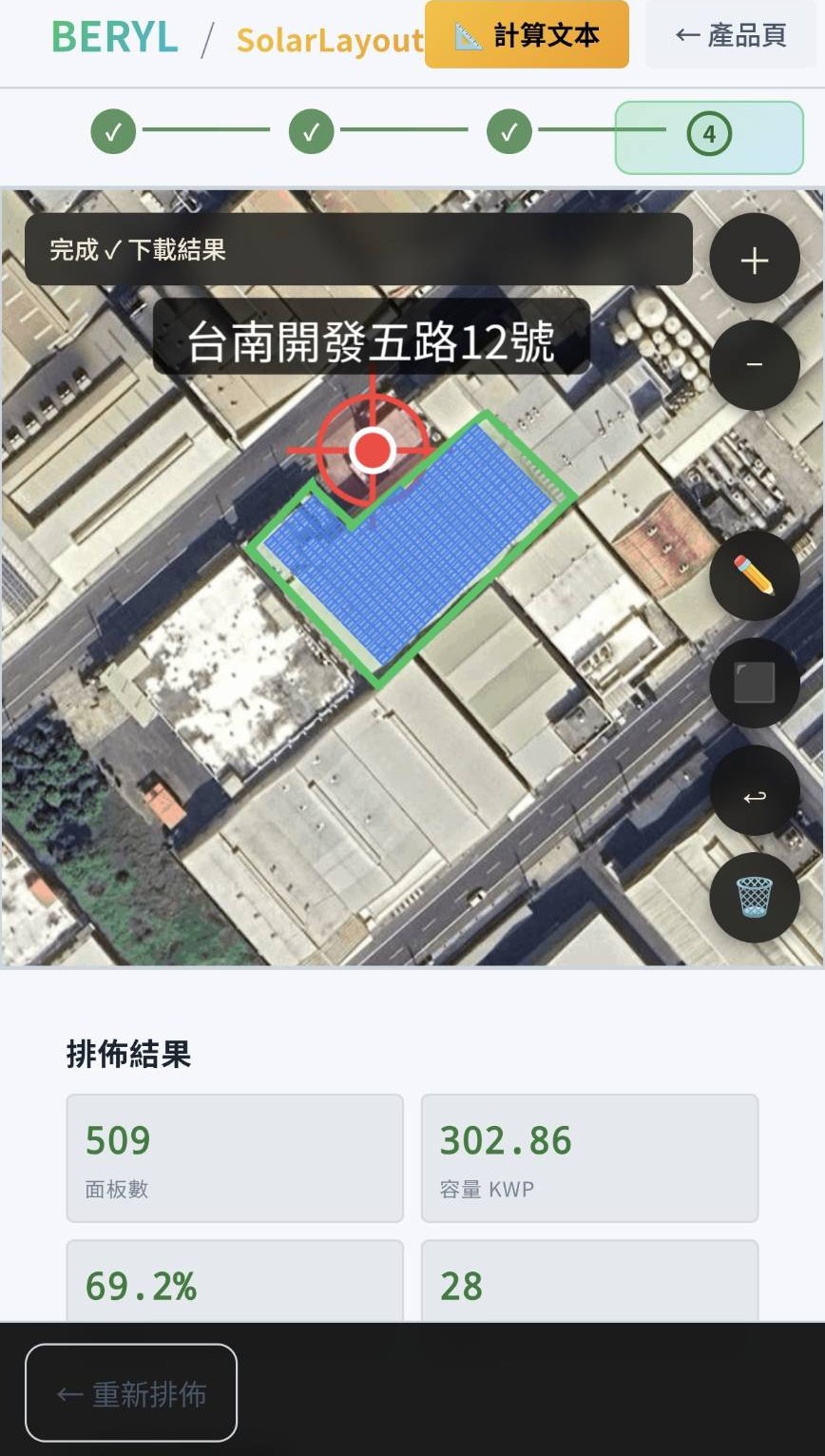

ⓘ 自動排佈完成，金色方塊為太陽能板位置

04

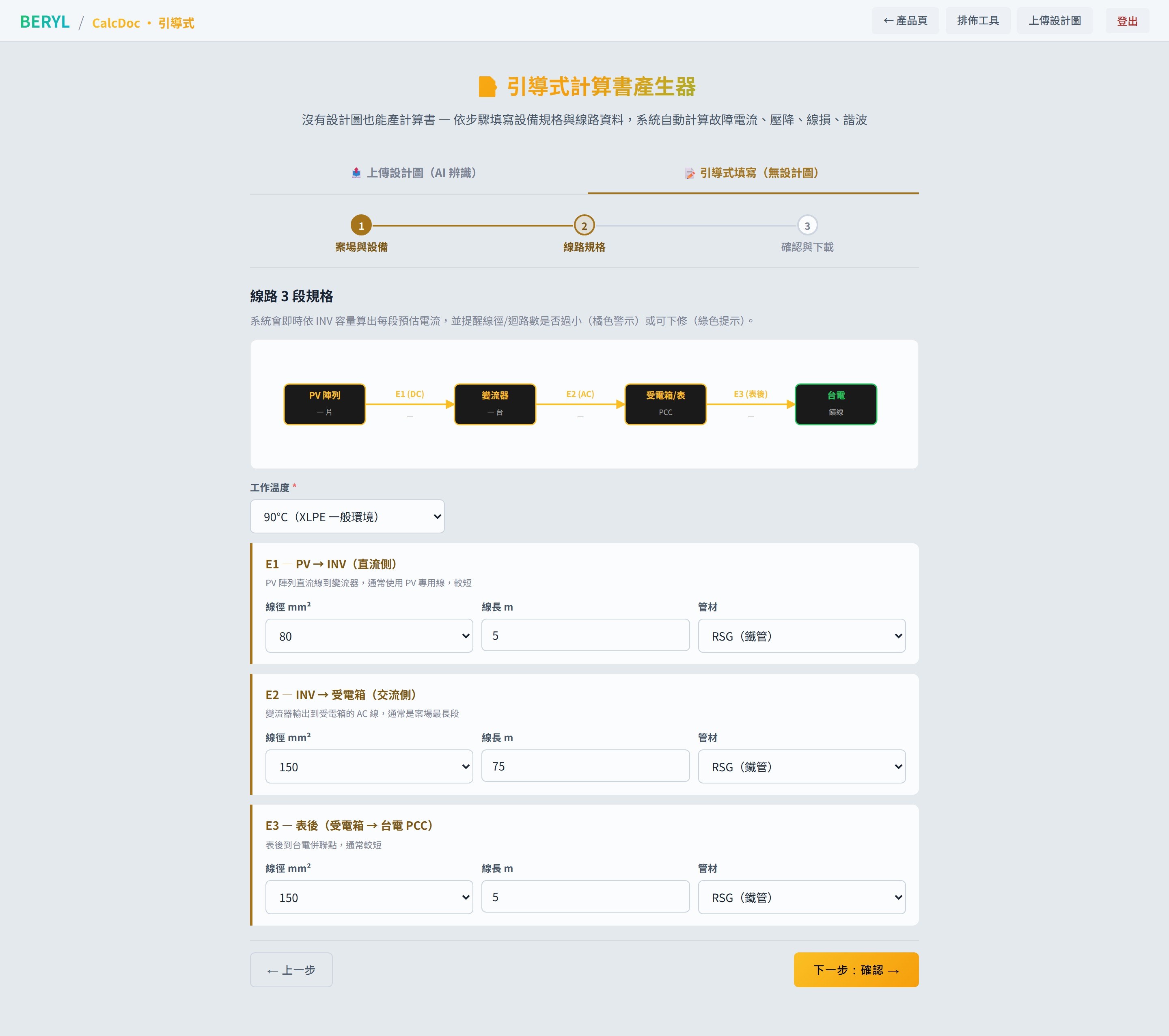

計算文本產生器

計算文本產生器可以幫您自動產出台電送審所需的計算書，省去手動撰寫的繁瑣工作。

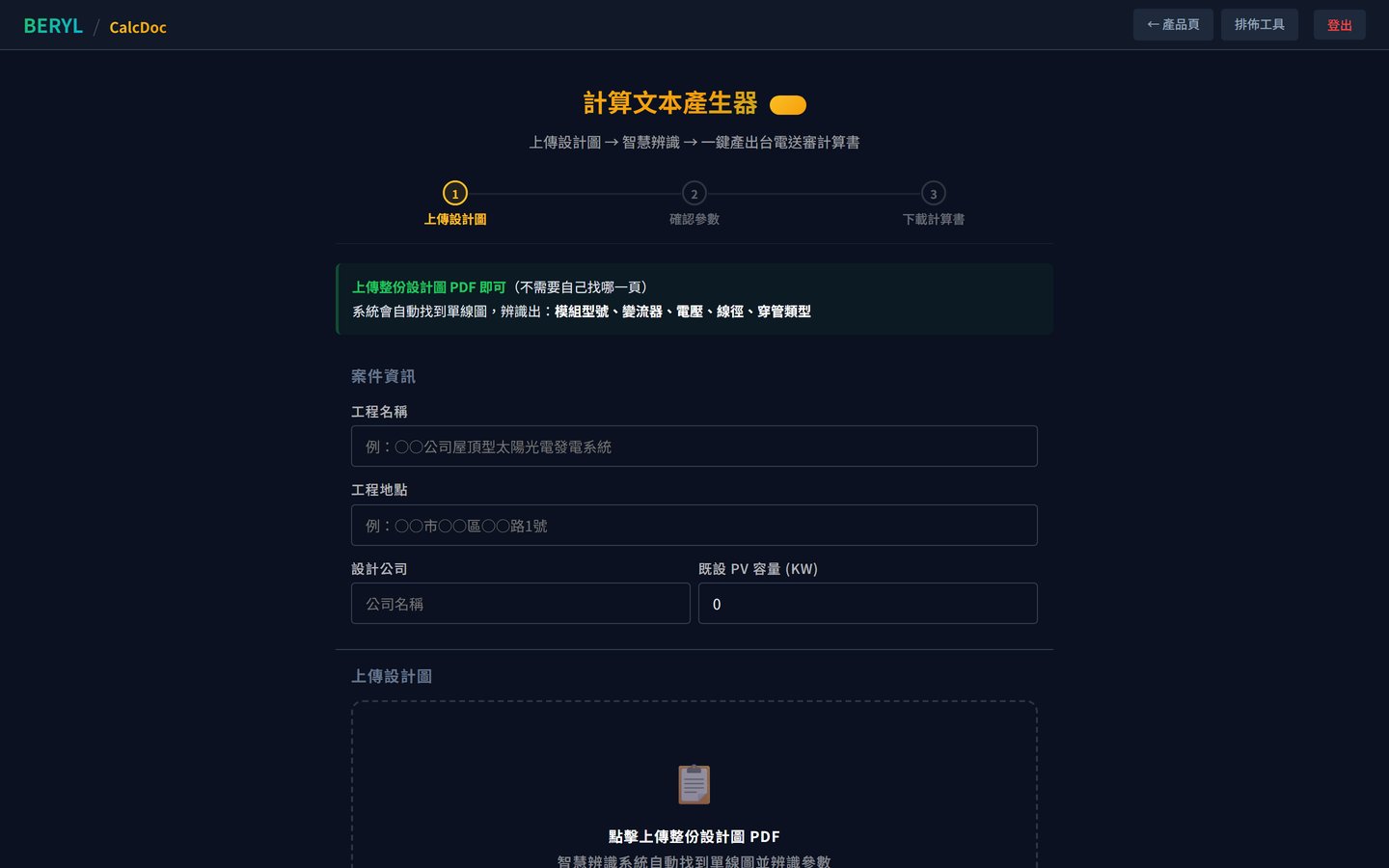

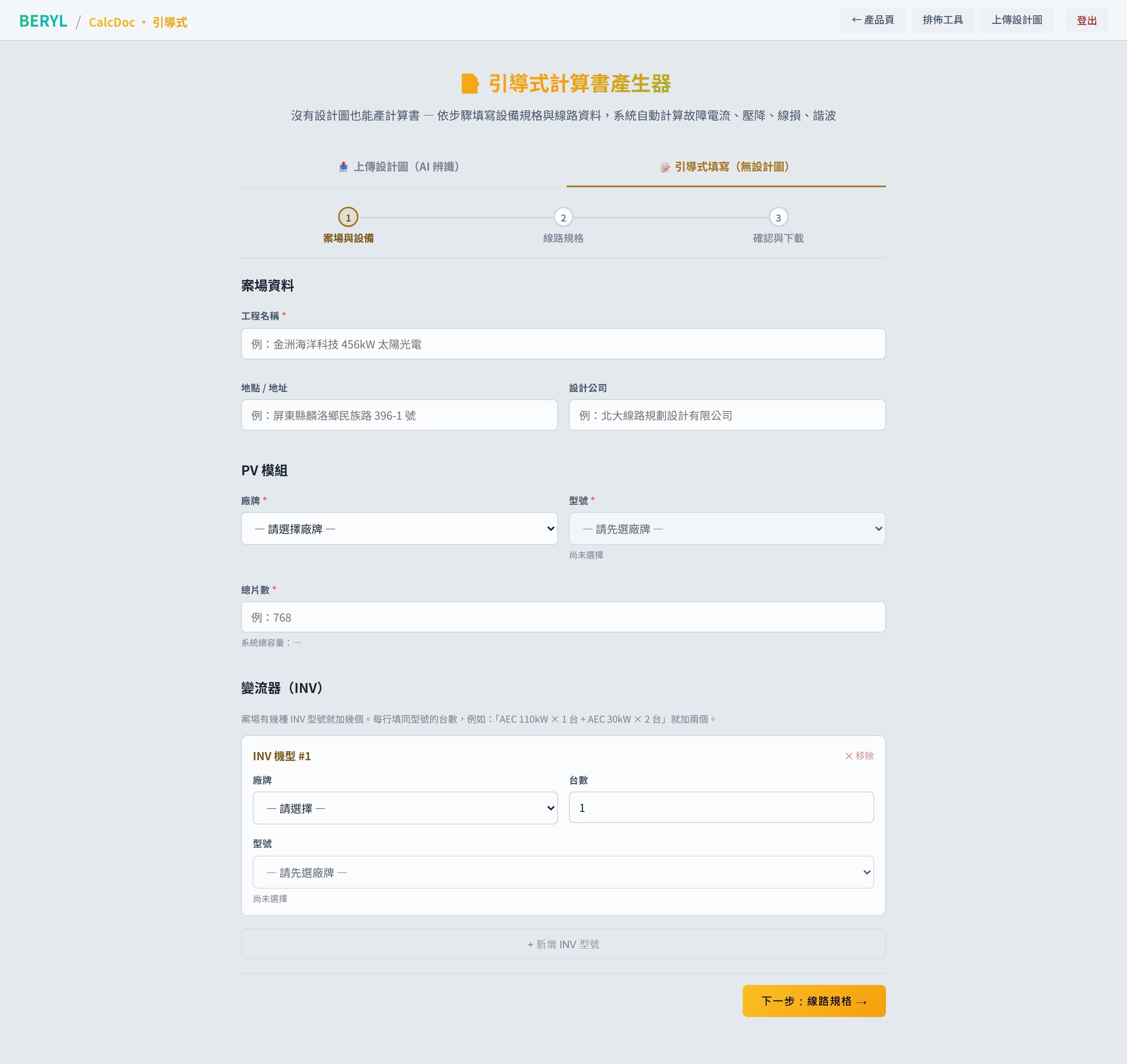

ⓘ 計算文本產生器頁面

如何使用？

從排佈完成的頁面點擊「進入計算文本 →」按鈕，或直接從導航列進入
上傳您的設計圖 PDF 檔案
系統會透過智慧辨識，自動讀取模組型號、變流器型號、電壓等參數
確認辨識結果無誤後，點擊「產出計算書」
系統會自動產出符合台電送審格式的計算書，提供 DOCX（Word 格式）和 PDF 兩種下載
您也可以手動輸入或修改參數後再產出

注意：Standard 方案僅支援 300kW 以下的案場。如果您的案場容量超過 300kW，需要升級到 Pro 方案以上。

05

下載成果檔案

排佈完成後，您可以下載兩種格式的成果檔案：

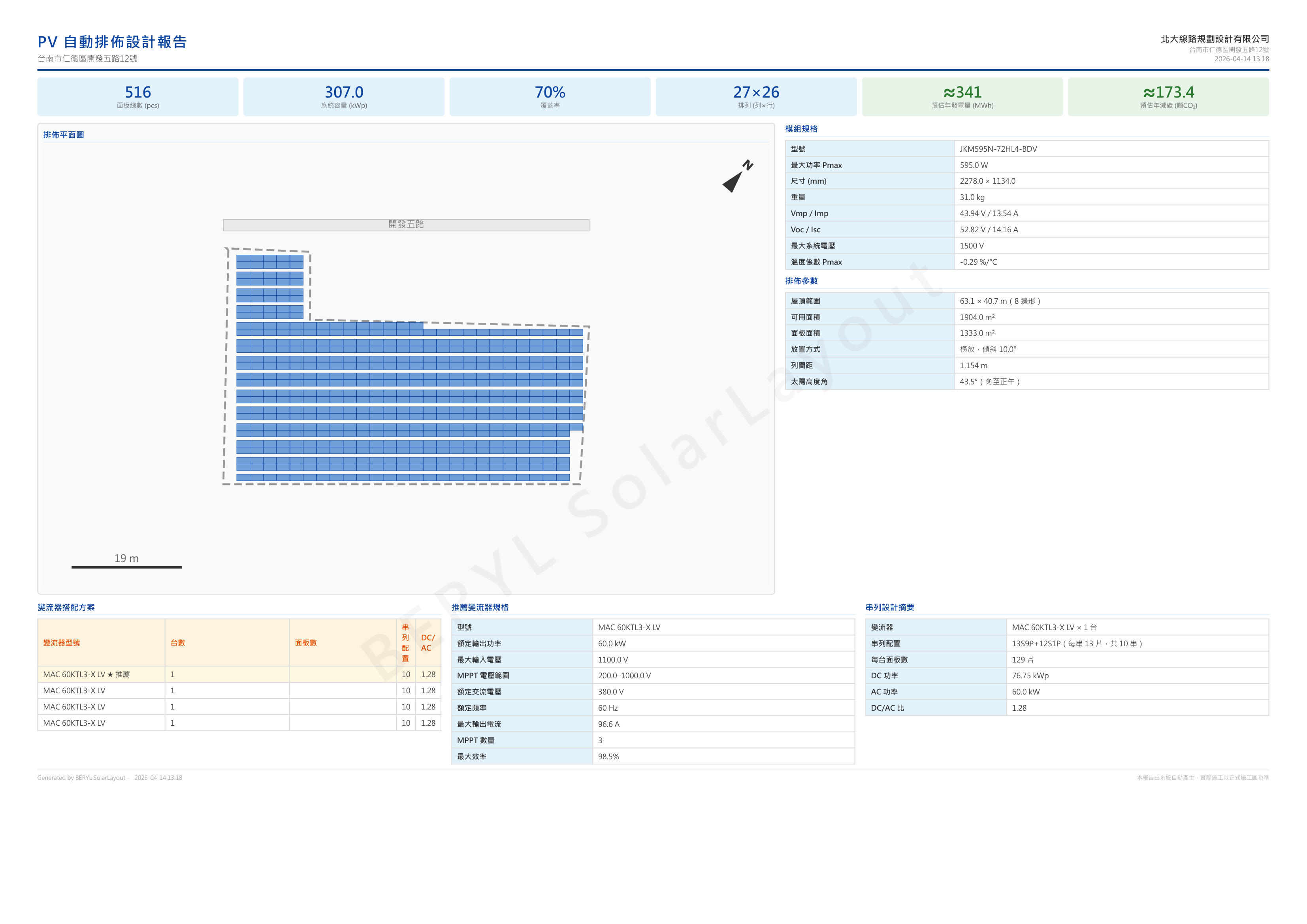

ⓘ PDF 設計報告成品 — 排佈圖、設備規格、串列設計一頁完成

DXF 施工圖

點擊「下載 DXF」按鈕即可下載
DXF 是工程製圖的標準格式，可以用 AutoCAD 開啟並編輯
檔案為 A3 裱框格式，包含完整的太陽能板排列佈置圖
可以在 AutoCAD 中進一步修改、加入其他工程標註

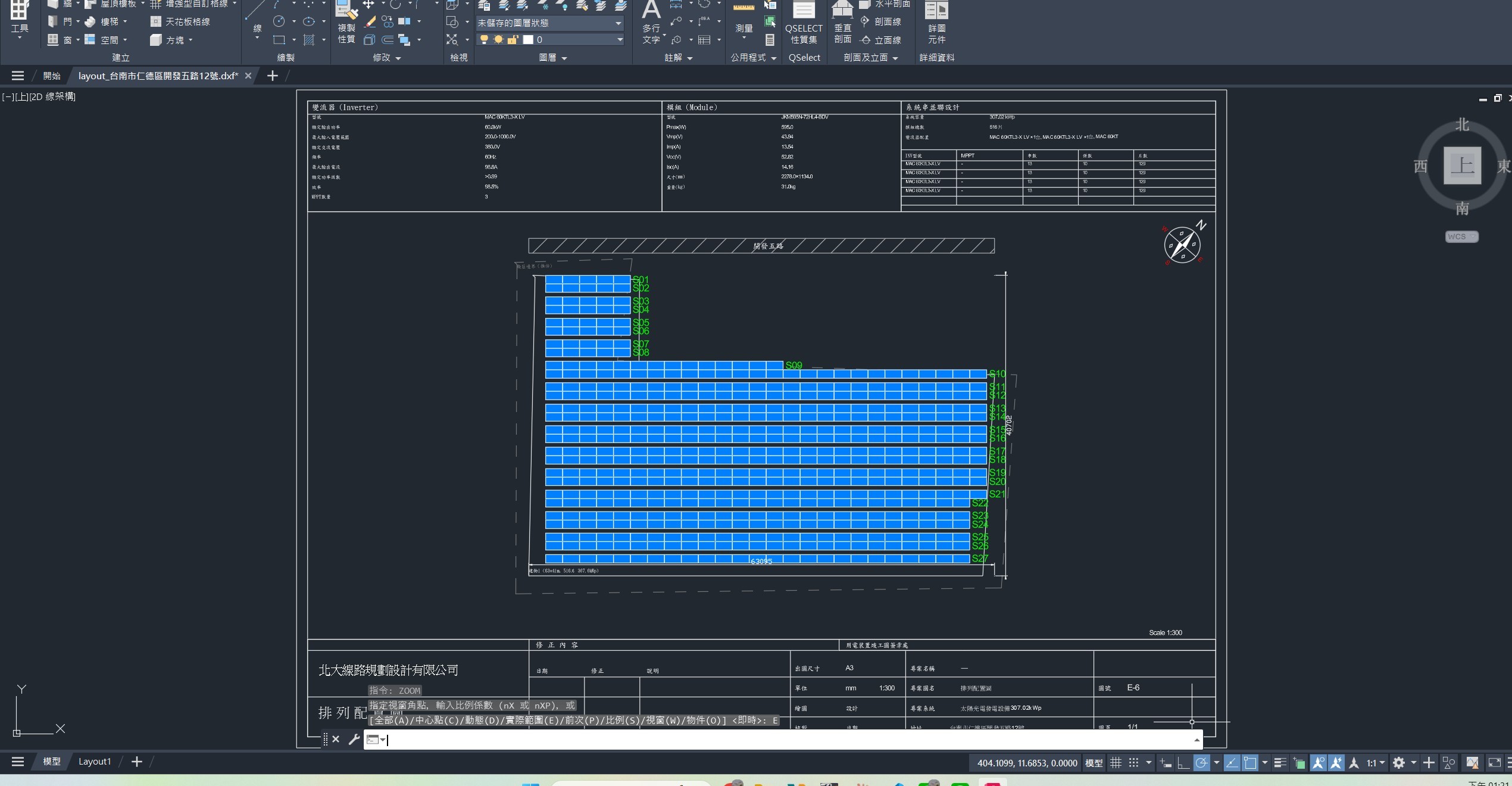

ⓘ DXF 施工圖成品範例 — A3 裱框、太陽能板排列、INV 設備配置

PDF 設計報告

點擊「下載 PDF 報告」按鈕即可下載
PDF 格式方便直接列印或透過 Email 寄給客戶
報告包含排佈圖、系統規格、串並聯配置等完整資訊

計算書（台電送審文件）

搭配計算文本產生器，可一鍵產出符合台電送審格式的計算書
包含目錄、工程概述、系統資料、故障電流、電壓降、接地、諧波等完整章節
輸出 DOCX 格式，可在 Word 中進一步編輯

ⓘ 計算書目錄 — 完整台電送審章節結構

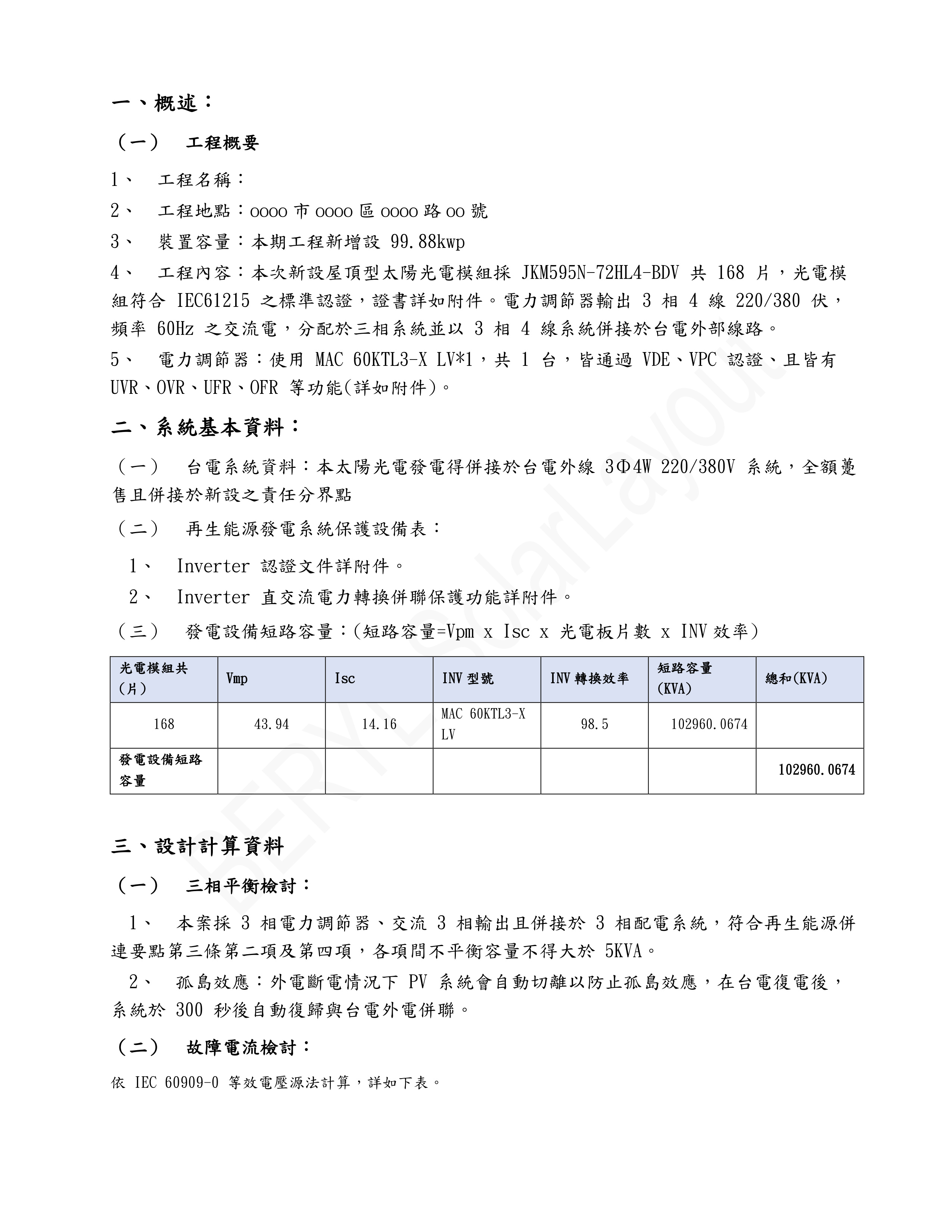

ⓘ 計算書內容 — 系統資料與計算過程

提示：如果沒有 AutoCAD，也可以使用免費軟體 LibreCAD 或 FreeCAD 來開啟 DXF 檔案。

06

常見問題

支援哪些屋頂形狀？

系統支援任意多邊形的屋頂形狀。無論是長方形、L 型、U 型、三角形，或是其他不規則形狀，都可以透過逐點框選的方式來標記屋頂範圍。

可以同時排多棟建物嗎？

可以。排完一棟屋頂後，您可以繼續新增下一棟建物的屋頂範圍，系統會將所有屋頂的排佈結果統一計算。

排佈結果可以修改嗎？

可以。如果對排佈結果不滿意，您可以重新框選屋頂範圍或調整設定後重新排佈。每次排佈都是獨立的，不會覆蓋之前的結果。

DXF 檔案可以用什麼軟體開啟？

DXF 是通用的工程製圖格式，可以使用以下軟體開啟：
- AutoCAD（業界標準，推薦使用）
- LibreCAD（免費開源軟體）
- FreeCAD（免費開源軟體）
- 其他支援 DXF 格式的 CAD 軟體

計算書是什麼格式？

計算書提供 DOCX（Microsoft Word 格式）和 PDF 兩種格式下載。DOCX 方便您進一步編輯修改，PDF 則可直接送審或列印。內容符合台電送審所要求的計算書格式。

沒有帳號可以使用嗎？

可以。SolarLayout 提供免費體驗 10 次排佈，不需要註冊帳號就能直接使用完整功能。體驗滿意後再考慮註冊和選擇方案即可。

衛星圖定位不準確怎麼辦？

衛星圖定位是根據您輸入的地址自動定位的。如果標記位置稍有偏差，只要畫面中能看到目標建物就不影響使用。您可以透過縮放和拖曳來調整檢視範圍，找到正確的屋頂後再進行框選。

系統有使用時間限制嗎？

沒有。SolarLayout 是 24 小時線上系統，隨時都能登入使用。只要您的方案額度還有剩餘，就可以持續使用。
